太陽能光伏支架冷彎成型生產線

設備結構、性能概述

 1 成型設備生產工藝流程

 被動放料——校平、送料——連續沖底孔——成型——定尺、切斷——收料

2主要設備結構、性能概述

 2.1放料機

 結構：被動放料。

 板料寬度：70~150mm；材料厚度1.5、2.0、2.5mm；

 料卷內徑：φ508mm；內徑漲縮范圍ф480-520 mm；

 料卷外徑:φ1200mm;承載重量：3T

2.2校平機

 a.工作輥數：五輥式校平機

 b.結構特點：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；

 其由夾送輥及校平輥組成，夾送輥可單調整，校平上輥采用整體結構，前后設兩個調整點，可形成一定的傾斜角度，便于提高校平質量。

 電機配置：380V5.5KW 4極

 校平圈料范圍：料寬200mm，料厚（鋼帶）2.5mm

2.3沖孔部分

 伺服送料機

 a.功能：送料

 b.結構特點：采用伺服電機驅動-3KW。

 多段式送料：可輸入10組不同送料長度，每組提供999次沖壓次數。

 液晶觸摸顯顯示便于更改、設定各技術參數。

沖孔機

 沖孔方式： 四柱式液壓機

 沖模材質：Cr12

 數量：1套

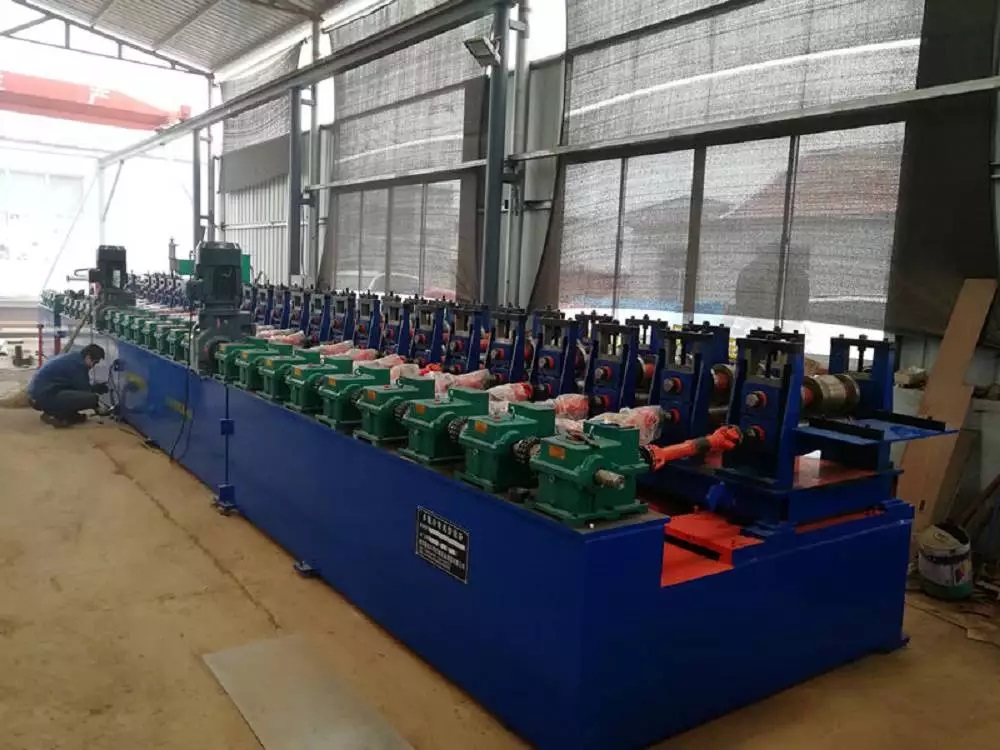

2.4成型主機

 成型機架:墻板式機架+鏈條傳動。

 進料寬度：200mm

 材料厚度：1.5、2.0、2.5mm

 軋輥軸軸徑：φ65mm ,45#鋼調質處理

 軋輥模具材質：GCr15，淬火處理，HRC58-62°

 成型道次：18架

 主傳動電機：18.5kw變頻電機驅動。

2.5切斷機

 a, 切斷方式：停機液壓式切斷

 b, 型腔式dao具。dao具材質：Cr12MoV

 c.,dao具數量：1套

2.6出料臺

 結構：輥筒式，無動力

2.7電器控制系統

 整線采用PLC控制，液晶顯示觸摸屏，人機界面。
